Мультивібратор на NE555

У цій статті наведено покрокову інструкцію зі збирання схеми мультивібратора для миготіння світлодіодів на макетній платі з використанням мікросхеми NE555. Це чудовий проєкт із серії радіоелектроніка для початківців, який дозволяє краще зрозуміти принципи роботи мультивібратора.

Необхідні компоненти:

  1. 555 таймер (NE555) – 1 шт.
  2. Резистори:
    • R1: 1 кОм
    • R2: 10 кОм
    • R3, R4: по 1 кОм
  3. Конденсатори:
    • C1: 33 мкФ
    • C2: 0,01 мкФ (10 нФ)
  4. Світлодіоди (LED) – 2 шт.
  5. Блок живлення – 9 В
  6. Макетна плата та з'єднувальні дроти

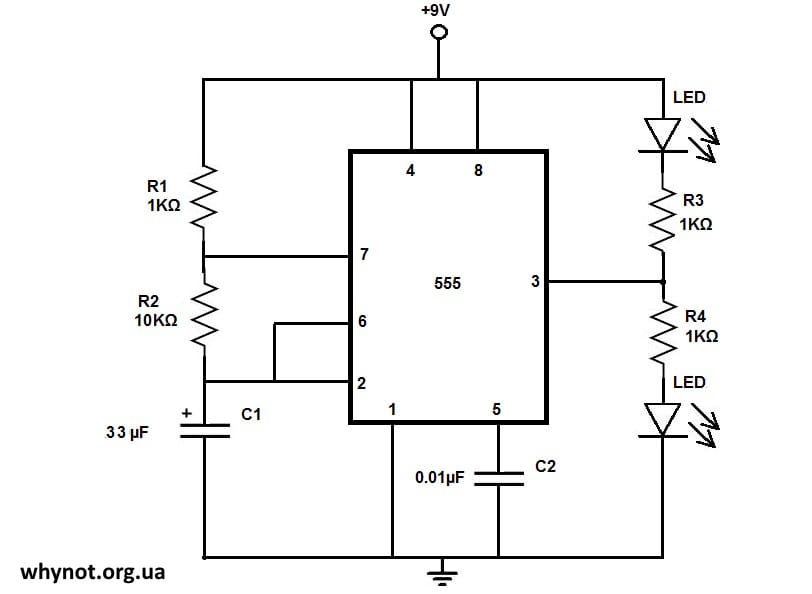

Схема мультивібратора на NE555:

NE555_LED_flasher_circuit

Покрокова інструкція для збирання схеми мультивібратора на макетній платі:

  1. Встановіть NE555 на макетну плату:

    • Розмістіть таймер NE555 у центрі макетної плати так, щоб кожна ніжка була доступна для підключення.

  2. Підключіть живлення мікросхеми:

    • Підключіть ніжку 8 до позитивної шини живлення (+9 В).
    • З'єднайте ніжку 1 з загальною шиною (GND).

  3. Встановіть резистори:

    • R1 (1 кОм): між ніжкою 8 і ніжкою 7 (DISCHARGE).
    • R2 (10 кОм): між ніжкою 7 і ніжкою 6 (THRESHOLD).

  4. Встановіть конденсатор C1 (33 мкФ):

    • Позитивний полюс C1 підключіть до ніжки 6.
    • Негативний – до загальної шини (GND).

  5. З’єднайте ніжки 6 та 2:

    • Використовуйте короткий провід для підключення ніжки 6 (THRESHOLD) до ніжки 2 (TRIGGER).

  6. Підключіть конденсатор C2 (0,01 мкФ):

    • Підключіть між ніжкою 5 (CONTROL) і загальною шиною. Це забезпечує стабільну роботу мультивібратора.

  7. Встановіть світлодіоди:

    • Анод першого світлодіода (довга ніжка) з’єднайте з ніжкою 3 (OUTPUT) через R3 (1 кОм), катод – із загальною шиною.
    • Повторіть ті ж дії для другого світлодіода з використанням R4 (1 кОм).

  8. Перевірте з'єднання:

    • Уважно перевірте всі підключення згідно зі схемою мультивібратора.

  9. Підключіть джерело живлення:

    • З’єднайте джерело живлення 9 В із відповідними шинами макетної плати.
    • Після цього світлодіоди почнуть миготіти почергово.

Як це працює:

Ця схема є прикладом астабільного мультивібратора, який генерує постійний потік імпульсів, змушуючи світлодіоди миготіти. Частоту миготіння можна змінювати, змінюючи номінали R1, R2 і C1.

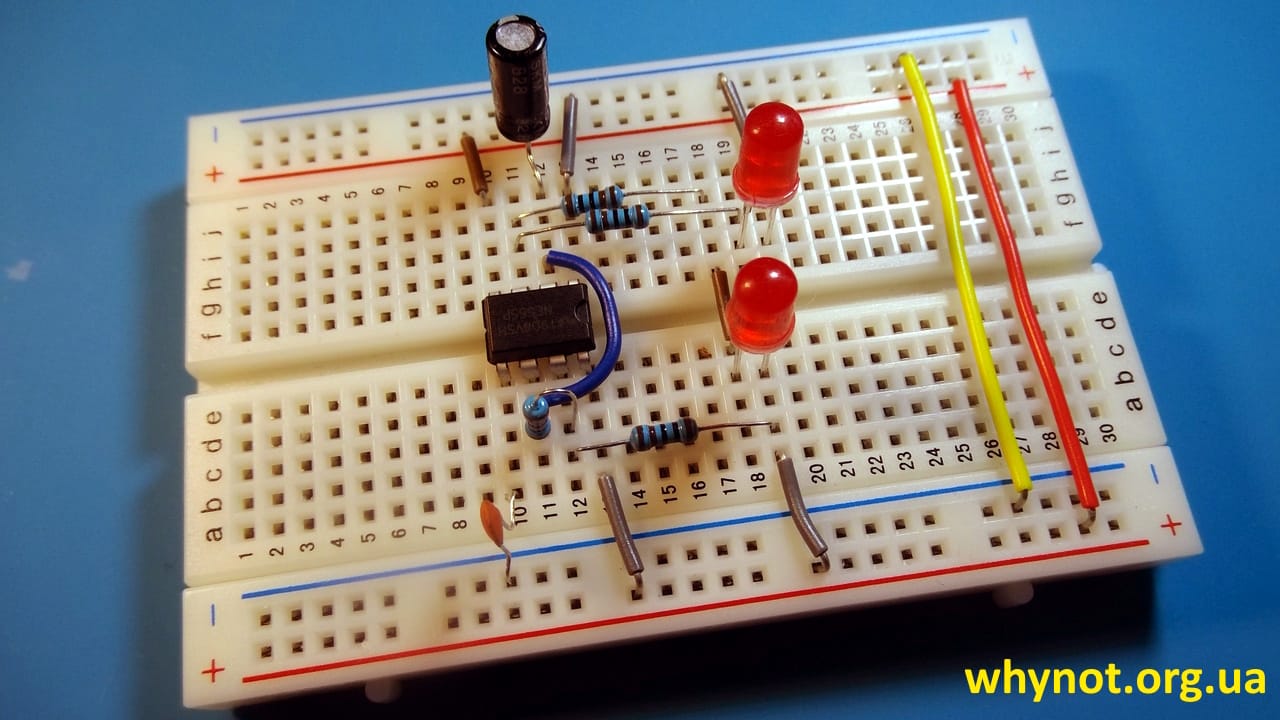

Ось так зібрана схема виглядає на макетній платі:

NE555_LED_flasher_on_breadboard

Деталі на макетній платі можна розмістити трохи по-іншому, ніж це показано в інструкції. Головне, щоб електричні з’єднання між компонентами повністю відповідали схемі. Саме схема визначає правильну роботу пристрою, а не фізичне розташування компонентів.

Ще можете подивитися покрокове відео збирання схеми мультивібратора на макетній платі:

Цей проєкт є чудовою основою для початківців у радіоелектроніці, і дозволяє освоїти базові принципи роботи мультивібраторів.

Дата: 10.11.2024
