Мультивібратор на макетній платі

Світлодіодна блималка на транзисторах або просто мультивібратор. Схема ідеально підходить для початківців у якості найпершого проекта, щоб зрозуміти принципи електроніки, відкриваючи шлях для майбутніх експериментів у електроніці та розробки нових проектів.

Список деталей:

Переконайтеся, що у вас є всі необхідні компоненти:

  1. Макетна плата - 1шт;
  2. Світлодіод - 2 шт;
  3. Резистор 510 Ом - 2 шт;
  4. Резистор 33 кОм - 2 шт;
  5. Конденсатор електролітичній 22 мкФ - 2 шт;
  6. Транзистор S9014 - 2 шт.
  7. Дроти

Схема мультивібратора:

LED_blinking_circuit_diagram

Створення схеми:

1) Розмістіть транзистор Q1 (S9014) на макетній платі відповідно до схеми з'єднання наступним чином:

  • Пін Eмітера (E): Вставте в колонку 7 і рядок b (b7).
  • Пін Бази (B): Вставте в колонку 8 і рядок b (b8).
  • Пін Колектора (C): Вставте в колонку 9 і рядок b (b9).

2) Вставте позитивний пін електролітичного конденсатора C1 (22uF) в колонку 9 і рядок a (a9), а негативний пін в колонку 12 і рядок a (a12).

3) Вставте один кінець дроту в колонку 7 і рядок a (a7), а другий кінець дроту в негативне живлення макетної плати.

4) Вставте один кінець дроту в колонку 9 і рядок e (e9), а другий кінець дроту в колонку 9 і рядок f (f9).

5) Вставте позитивний пін (довший відрізок - анод) світлодіода в колонку 10 і рядок g (g10), а негативний пін (коротший відрізок - катод) в колонку 10 і рядок g (g10).

6) Вставте один пін резистора R1 (510) в колонку 10 і рядок h (h10), а другий пін в позитивне живлення макетної плати.

7) Вставте один пін резистора R2 (33k) в колонку 12 і рядок e (e12), а другий пін в позитивне живлення макетної плати.

8) Вставте один кінець дроту в колонку 12 і рядок c (c12), а другий кінець дроту в колонку 19 і рядок c (c19).

9) Вставте один кінець дроту в колонку 8 і рядок d (d8), а другий кінець дроту в колонку 23 і рядок d (d23).

10) Розмістіть транзистор Q2 (S9014) на макетній платі відповідно до схеми з'єднання наступним чином:

  • Пін Eмітера (E): Вставте в колонку 18 і рядок b (b18).
  • Пін Бази (B): Вставте в колонку 19 і рядок b (b19).
  • Пін Колектора (C): Вставте в колонку 20 і рядок b (b20).

11) Вставте позитивний пін електролітичного конденсатора C2 (22uF) в колонку 20 і рядок a (a20), а негативний пін в колонку 23 і рядок a (a23).

12) Вставте один кінець дроту в колонку 18 і рядок a (a18), а другий кінець дроту в негативне живлення макетної плати.

13) Вставте один кінець дроту в колонку 20 і рядок e (e20), а другий кінець дроту в колонку 20 і рядок f (f20).

14) Вставте позитивний пін (довший відрізок - анод) світлодіода в колонку 21 і рядок g (g20), а негативний пін (коротший відрізок - катод) в колонку 20 і рядок g (g20).

15) Вставте один пін резистора R3 (33k) в колонку 21 і рядок h (h21), а другий пін в позитивне живлення макетної плати.

16) Вставте один пін резистора R4 (510) в колонку 23 і рядок e (e23), а другий пін в позитивне живлення макетної плати.

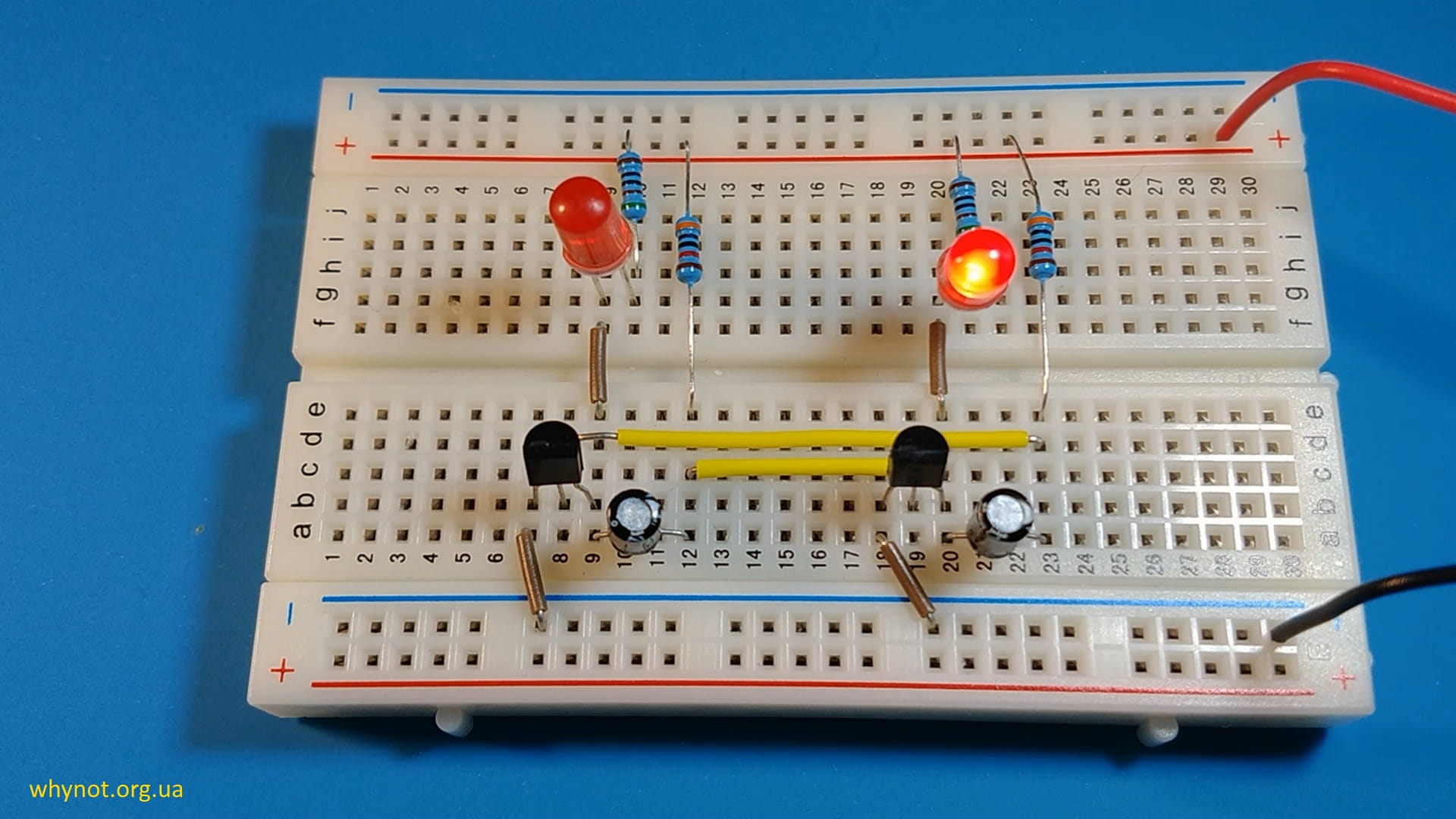

Має виглядати наступним чином:

LED_blinking_circuit

Або подивіться покрокове відео:

Підключення живлення:

Підключіть джерело живлення 3-14 вольт постійного струму. Переконайтеся, що полярність вірна: позитивний клема (+) до позитивної рейки (червона лінія), а негативна клема (-) до негативної рейки (синя лінія).

Перевірка схеми:

Після того, як все підключено, перевірте з'єднання на предмет помилок. Потім увімкніть джерело живлення. Якщо все вірно, світлодіоди повинні почати миготіти.

Експерименти:

Тепер, коли у вас є базова схема миготіння світлодіодів, скористайтеся можливістю експериментувати далі. Спробуйте змінити значення резисторів або конденсаторів, щоб змінити частоту миготіння.

Заходи безпеки:

Завжди ретельно поводьтеся з електронними компонентами, особливо при роботі з джерелами живлення. Переконайтеся в правильності полярності при підключенні компонентів, щоб уникнути їх пошкодження. Ніколи не підключайте світлодіод безпосередньо до джерела живлення без резистора обмеження струму.

Висновки:

Створення схеми мультивібратора на макетній платі це чудова вхідна точка для початківців в електроніці. Слідуючи цьому крок за кроком керівництву та розуміючи принципи кожного компонента, ви отримаєте цінний досвід в області проектування схем і будете готові до більш складних проектів у майбутньому. Приємних експериментів!

Дата: 29.03.2024
