Цей конструктор є набором для самостійного збирання радіоприймача FM діапазону від 76 до 108 МГц. Це портативний пристрій живиться від вбудованого акумулятора та має прозорий корпус. Конструктор дозволяє власноруч зібрати компактний радіоприймач, який можна використовувати для прослуховування FM-радіо в будь-якому місці.
Особливості конструктору
- Використовує мікросхему GS1299.
- Діапазон прийому радіосигналу: 76.0МГц - 108.0МГц.
- Вбудований літієвий акумулятор та схема для його зарядки.
- Підтримка стереозвуку.
- Індикація заряду та роботи через світлодіоди.
- Заряджання акумулятора через мікро USB.
- Має корпус в комплекті.
- Розміри в зібраному вигляді: 67x51x20 мм.

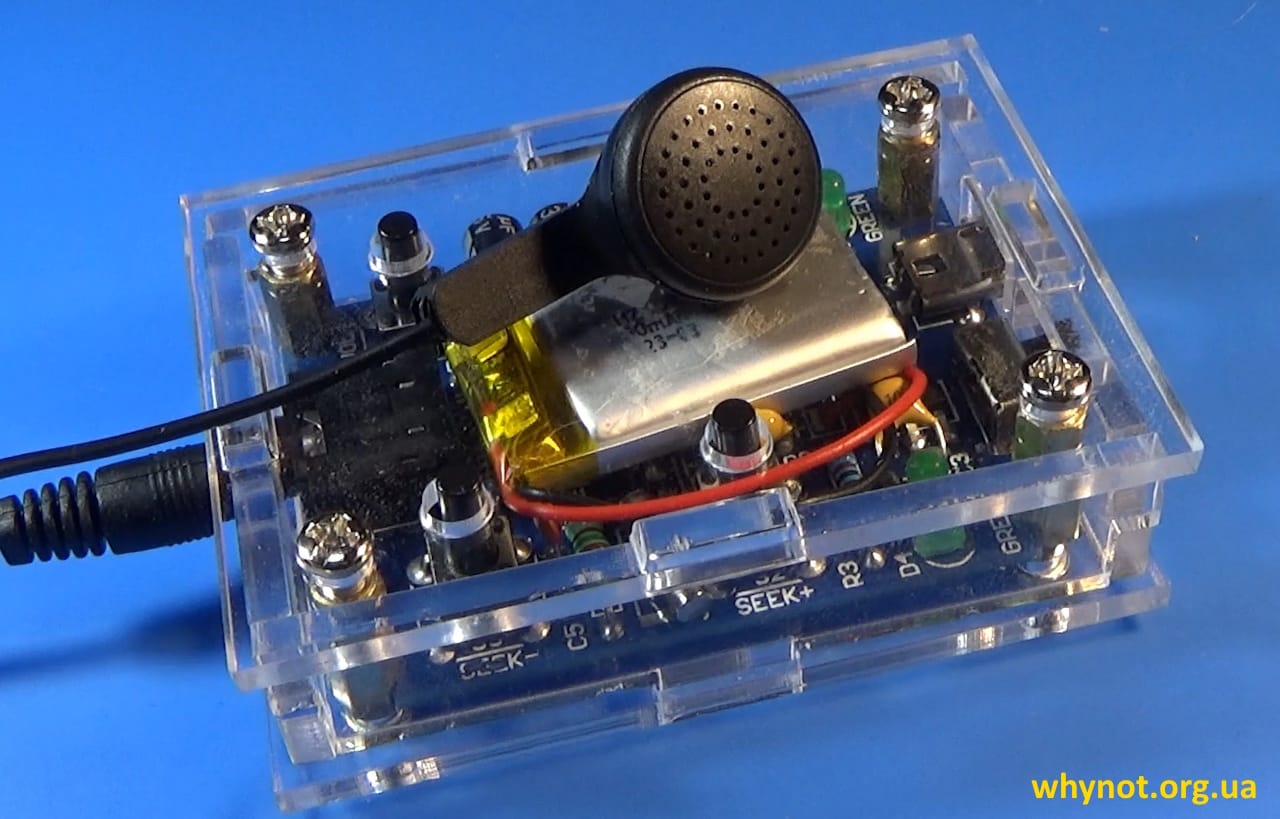

Як радіоприймач виглядає після збирання

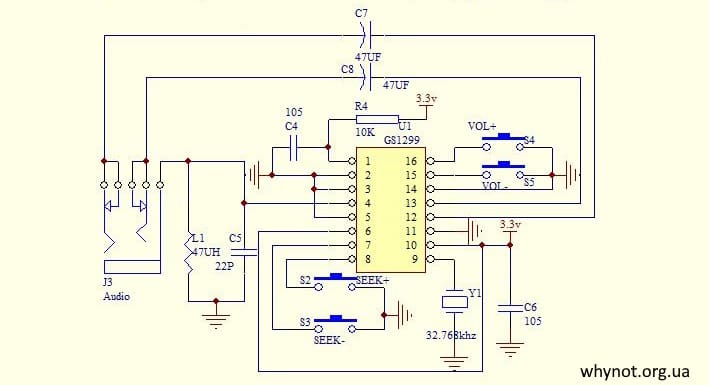

Схема радіоприймача
Процес збирання радіоприймача
У комплекті постачаються всі необхідні компоненти, друкована плата, схема та корпус. Процес збирання не викликає труднощів, хіба що можуть виникнути труднощі з пайкою SMD мікросхем GS1299 та TP4056. На сайті виробника є детальна покрокова інструкція як зібрати це радіоприймач, хоча вона і англійською мовою але має достатню кількість фото.
Відео з процесом збирання та тестування радіоприймача
Переваги та недоліки конструктору:
Переваги:
- Легкість збирання, зручний покроковий процес описаний в інструкції.
- Можливість власноруч навчитись пайці та роботі з електронними компонентами.
- Портативність, завдяки вбудованому акумулятору.
- Доступний спосіб створення власного FM-радіоприймача.
- Наявність корпусу.
Недоліки:
- Під час зарядки радіоприймач не може приймати сигнал.
- Не дуже висока чутливість при налаштуванні на радіостанцію.
Висновок
Це чудовий набір для початківців і любителів радіоелектроніки. Він дозволяє ознайомитися з основами пайки та роботи з електронними компонентами, а також забезпечує можливість створити повноцінний портативний радіоприймач. Друкована плата якісна і дозволяє паяти з обох сторін, що зручно при створенні саморобних електронних пристроїв. Також радіоприймач не потребує налаштування після збирання, що робить його ідеальним для початківців в радіоелектроніці, які хочуть вивчати електронні схеми, практикувати та вдосконалювати навички пайки, а також розширювати свої знання та інтерес до електроніки.
Дата: 21.09.2024
